Images BitMap et dessin pixel par pixel en C
vendredi 25 juillet 2025
1 – Représentation des couleurs
?typedef int couleur ;
#define NOIR 0
/* Couleur associée à un triplet (r, g, b) */
couleur RGB(int r, int g, int b)
{
return b + 256 * g + 65536 * r ;
}
/* Triplet (r, g, b) associé à une couleur c */
void VersRGB(couleur c, int *r, int *g, int *b)
{
*b = c % 256 ;
*g = c / 256 % 256 ;
*r = c / 65536 ;
}
2 – Représentation des images
?struct _pix
{
int px ;
int py ;
} ;
typedef struct _pix pix ;
struct _image {
int Largeur ;
int Hauteur ;
couleur **Pixels ;
} ;
typedef struct _image image ;
/* Création d'une image de taille L x H, avec un fond de couleur donnée */
image CreerImage(int L, int H, couleur CouleurDuFond)
{
image I ;
I.Largeur = L ;
I.Hauteur = H ;
I.Pixels = malloc(L * sizeof(couleur*)) ;
pix p ;
for(p.px = 0 ; p.px < L ; p.px++)
{
I.Pixels[p.px] = malloc(H * sizeof(couleur)) ;
for(p.py = 0 ; p.py < H ; p.py++)
{
I.Pixels[p.px][p.py] = CouleurDuFond ;
}
}
return I ;
}
3 – Fichiers BitMap
?#include <string.h>
/* Dossier dans lequel les fichiers sont sauvegardés */
#define ADRESSE "D:/Choses/"
/* Écriture de la valeur x sur nb_octets */
void EcrireOctets(FILE *f, int nb_octets, int x)
{
while(nb_octets > 0)
{
fputc((int)(x % 256), f) ;
x /= 256 ; nb_octets-- ;
}
}
/* Lectures d'informations dans les fichiers */
int LireEntier(FILE *f, int nb_octets)
{
int i, x = 0, p = 1 ;
for(i = 0 ; i < nb_octets ; i++)
{
x += p * fgetc(f) ;
p *= 256 ;
}
return x ;
}
/* Structure pour les en-têtes d'images BitMap */
struct _bitmap
{
int BM ;
int TailleFichier ;
int Rsv ;
int AdrDonnees ;
int TailleInfos ;
int Largeur, Hauteur ;
int nbPlans ;
int BitsParPlan ;
int Cmp ;
int TailleImage ;
int Res_x ;
int Res_y ;
int nbClr ;
int nbClrImp ;
} ;
typedef struct _bitmap bitmap ;
/* Création d'un fichier BitMap à partir d'une image */
#define TAILLE_INFOS 40
#define NB_PLANS 1
#define BITS_PAR_PLAN 24
#define CMP 0
#define RES_X 7559
#define RES_Y 7559
#define NB_CLR 0
#define NB_CLR_IMP 0
#define RSV 0
#define ADR_DONNEES 54
void SauvegarderImage(char *NomFichier, image I)
{
/* Ouverture du fichier */
char *s = malloc(1024 * sizeof(char)) ;
s = strcpy(s, ADRESSE) ;
s = strcat(s, NomFichier) ;
s = strcat(s, ".bmp") ;
FILE *f = fopen(s, "w") ;
free(s) ;
/* En-tête */
fputc('B', f) ; fputc('M', f) ;
int L_reelle = I.Largeur, r = I.Largeur * 3 % 4 ;
if( r > 0 )
{
r = 4 - r ;
}
L_reelle += r ;
int TAILLE_IMG = L_reelle * I.Hauteur * NB_PLANS * BITS_PAR_PLAN ;
int TAILLE_FICHIER = ADR_DONNEES + TAILLE_IMG ;
EcrireOctets(f, 4, TAILLE_FICHIER) ;
EcrireOctets(f, 4, RSV) ;
EcrireOctets(f, 4, ADR_DONNEES) ;
EcrireOctets(f, 4, TAILLE_INFOS) ;
EcrireOctets(f, 4, I.Largeur) ;
EcrireOctets(f, 4, I.Hauteur) ;
EcrireOctets(f, 2, NB_PLANS) ;
EcrireOctets(f, 2, BITS_PAR_PLAN) ;
EcrireOctets(f, 4, CMP) ;
EcrireOctets(f, 4, TAILLE_IMG) ;
EcrireOctets(f, 4, RES_X) ;
EcrireOctets(f, 4, RES_Y) ;
EcrireOctets(f, 4, NB_CLR) ;
EcrireOctets(f, 4, NB_CLR_IMP) ;
/* Lignes de l'image */
pix p ;
for(p.py = 0 ; p.py < I.Hauteur ; p.py++)
{
for(p.px = 0 ; p.px < I.Largeur ; p.px++)
{
EcrireOctets(f, 3, I.Pixels[p.px][p.py]) ;
}
/* Fin de la ligne */
EcrireOctets(f, r, 0) ;
}
/* Fermeture du fichier */
fclose(f) ;
}
/* Lecture d'une image BitMap 24 bits */
image OuvrirImage(char *NomFichier)
{
/* Ouverture du fichier */
char *s = malloc(1024 * sizeof(char)) ;
s = strcpy(s, ADRESSE) ;
s = strcat(s, NomFichier) ;
s = strcat(s, ".bmp") ;
FILE *f = fopen(s, "r") ;
free(s) ;
/* En-tête */
bitmap EnTete ;
EnTete.BM = LireEntier(f, 2) ;
EnTete.TailleFichier = LireEntier(f, 4) ;
EnTete.Rsv = LireEntier(f, 4) ;
EnTete.AdrDonnees = LireEntier(f, 4) ;
EnTete.TailleInfos = LireEntier(f, 4) ;
EnTete.Largeur = LireEntier(f, 4) ;
EnTete.Hauteur = LireEntier(f, 4) ;
EnTete.nbPlans = LireEntier(f, 2) ;
EnTete.BitsParPlan = LireEntier(f, 2) ;
EnTete.Cmp = LireEntier(f, 4) ;
EnTete.TailleImage = LireEntier(f, 4) ;
EnTete.Res_x = LireEntier(f, 4) ;
EnTete.Res_y = LireEntier(f, 4) ;
EnTete.nbClr = LireEntier(f, 4) ;
EnTete.nbClrImp = LireEntier(f, 4) ;
image I = CreerImage(EnTete.Largeur, EnTete.Hauteur, NOIR) ;
int L_reelle = EnTete.Largeur, r = EnTete.Largeur * 3 % 4 ;
if( r > 0 )
{
r = 4 - r ;
}
L_reelle += r ;
/* Lignes de l'image */
pix p ;
for(p.py = 0 ; p.py < EnTete.Hauteur ; p.py++)
{
for(p.px = 0 ; p.px < EnTete.Largeur ; p.px++)
{
I.Pixels[p.px][p.py] = LireEntier(f, 3) ;
}
/* Fin de la ligne */
LireEntier(f, r) ;
}
/* Fermeture du fichier */
fclose(f) ;
return I ;
}
4 – Exemple
?int min(int a, int b)
{
return (a <= b) ? a : b ;
}
int max(int a, int b)
{
return (a >= b) ? a : b ;
}
/* Disque centré en (xC, yC) de couleur c */
void DessinerDisqueTransparent(image I, couleur c, double Transparence,
int xC, int yC, int Rayon)
{
int Rayon_carre = Rayon * Rayon ;
/* La couleur à appliquer */
int *r1 = malloc(sizeof(int)),
*g1 = malloc(sizeof(int)),
*b1 = malloc(sizeof(int)) ;
int r, g, b ;
VersRGB(c, r1, g1, b1) ;
/* Les pixels à colorier */
int *r2 = malloc(sizeof(int)),
*g2 = malloc(sizeof(int)),
*b2 = malloc(sizeof(int)) ;
pix p ;
int dx, dy ;
int px_min = max(0, xC - Rayon) ;
int px_max = min(I.Largeur - 1, xC + Rayon) ;
int py_min = max(0, yC - Rayon) ;
int py_max = min(I.Hauteur - 1, yC + Rayon) ;
for(p.px = px_min ; p.px <= px_max ; p.px++)
{
dx = p.px - xC ;
for(p.py = py_min ; p.py <= py_max ; p.py++)
{
dy = p.py - yC ;
if(dx * dx + dy * dy <= Rayon_carre)
{
/* Fondu avec la couleur à l'arrière */
VersRGB(I.Pixels[p.px][p.py], r2, g2, b2) ;
r = *r1 + (int)(Transparence * (double)(*r2 - *r1)) ;
g = *g1 + (int)(Transparence * (double)(*g2 - *g1)) ;
b = *b1 + (int)(Transparence * (double)(*b2 - *b1)) ;
I.Pixels[p.px][p.py] = RGB(r, g, b) ;
}
}
}
free(r1) ; free(g1) ; free(b1) ;
free(r2) ; free(g2) ; free(b2) ;
}

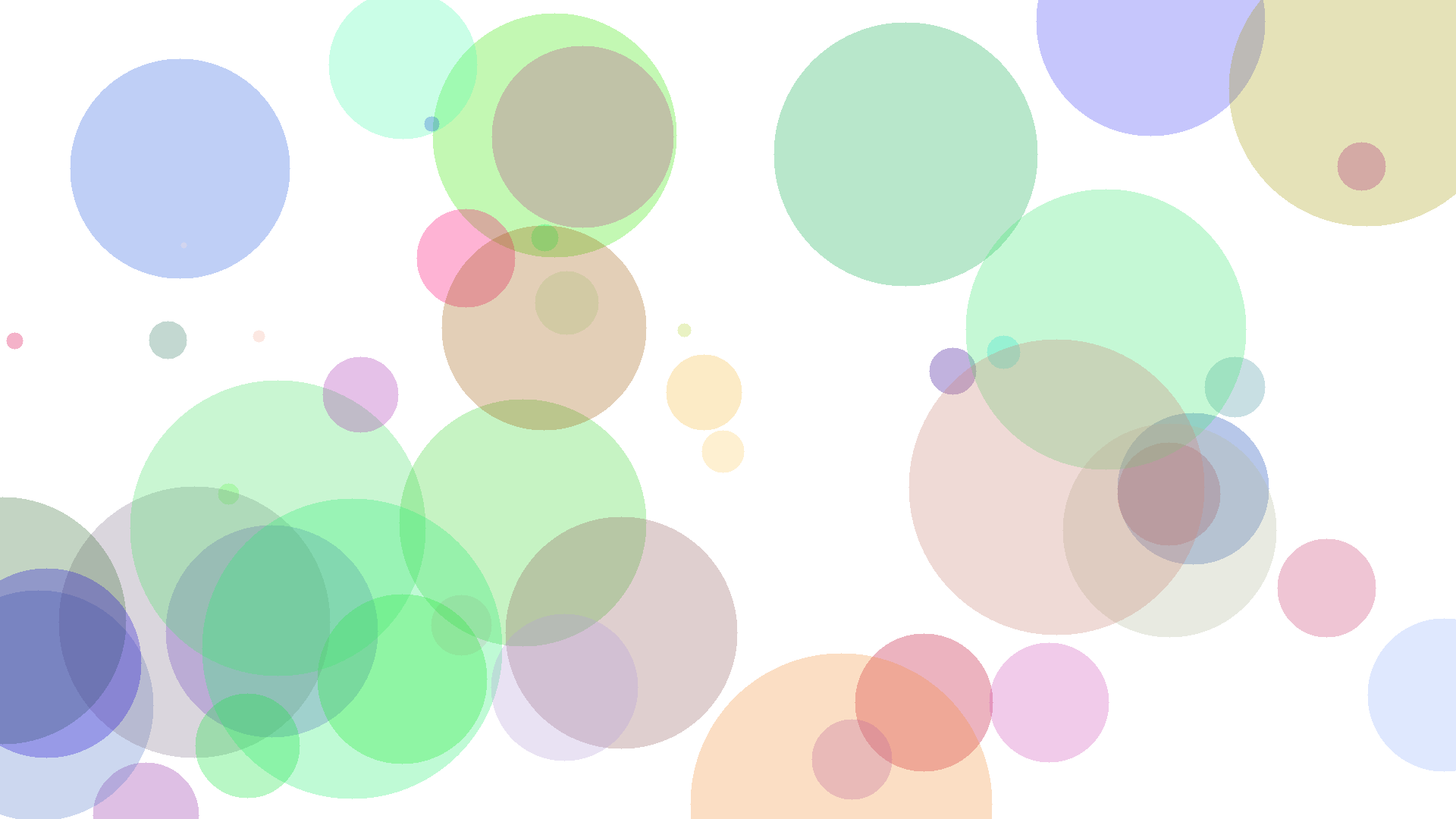

/* Dessine cinquante disques aléatoires sur une page blanche */
int main()
{
srand(3141592) ;
couleur BLANC = RGB(255, 255, 255) ;
image I = CreerImage(1920, 1080, BLANC) ;
int xC, yC, Rayon ;
int r, g, b ;
int k ;
for(k = 0 ; k < 50 ; k++)
{
xC = rand() % 1920 ;
yC = rand() % 1080 ;
Rayon = rand() % 200 ;
r = rand() % 256 ; g = rand() % 256 ; b = rand() % 256 ;
DessinerDisqueTransparent(I, RGB(r, g, b), 0.7, xC, yC, Rayon) ;
}
SauvegarderImage("disques", I) ;
return 0 ;
}
